Gruppetavler og eltavler – hjertet i din elinstallation
Hvad er en gruppetavle/eltavle?
En gruppetavle – også kaldet en eltavle – er det centrale punkt i en elinstallation, hvor strømmen fordeles til de forskellige grupper og kredsløb i en bygning. Tavlen samler sikringer, automatsikringer, fejlstrømsafbrydere og andre modulære komponenter, som tilsammen sørger for en sikker og kontrolleret fordeling af elektricitet.
Det kan for eksempel være:
- belysning
- stikkontakter
- køkkenudstyr og hårde hvidevarer
- varmeinstallationer
- tekniske installationer
I både boliger, erhvervsbygninger og industrimiljøer er gruppetavlen en vigtig del af installationen, da den beskytter både installationen og brugerne mod fejl, overbelastning og kortslutninger.
Sikkerhed og beskyttelse i elinstallationen
En vigtig funktion i gruppetavler er at beskytte installationen mod elektriske fejl. Tavlen indeholder typisk komponenter, der:
- beskytter mod overbelastning
- afbryder strømmen ved kortslutning
- registrerer fejlstrøm (RCD/HPFI)
Derudover er mange eltavler konstrueret med robuste kapslinger og høj beskyttelsesgrad for at beskytte mod støv, fugt og mekanisk påvirkning.
Hvordan fungerer en gruppetavle?
En eltavle fungerer som fordelingscentral for elektriciteten i en bygning. Strømmen kommer fra forsyningsnettet og ledes ind i tavlen, hvor den bliver fordelt videre til installationens forskellige grupper.
I tavlen sidder beskyttelseskomponenter, der sørger for at afbryde strømmen, hvis der opstår fejl i installationen. Det kan eksempelvis være ved kortslutning, overbelastning eller fejlstrøm.
Denne opbygning gør det muligt at opdele installationen i flere mindre kredsløb, så belastningen bliver fordelt korrekt. Samtidig bliver det lettere at lokalisere fejl og udføre service på installationen.
Opbygning af en gruppetavle
En typisk gruppetavle består af flere centrale komponenter, der tilsammen udgør installationens styring og beskyttelse.
De vigtigste dele i en gruppetavle er:

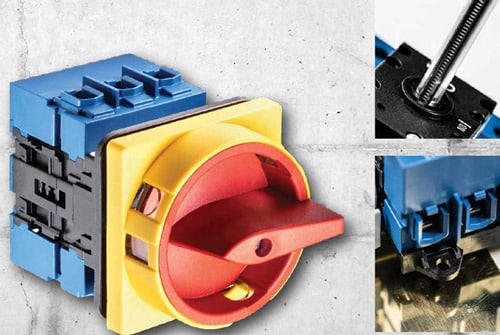

Hovedafbryder
Giver mulighed for at afbryde strømmen til hele installationen
Automatsikringer
Beskytter de enkelte grupper mod overbelastning og kortslutning
Fejlstrømsafbryder (HPFI/RCD)
Registrerer fejlstrøm og afbryder strømmen for at beskytte mod elektrisk stød
DIN-skinner
Skinner hvor de modulære komponenter monteres
Terminalblokke
Bruges til tilslutning og fordeling af ledninger
Denne opbygning gør moderne gruppetavler fleksible og nemme at tilpasse forskellige installationer.
Fleksibel installation og god plads
Gruppetavler er designet med fokus på nem installation og overskuelig kabelføring. Moderne tavler giver god plads til både komponenter og kabler, hvilket gør installationen mere overskuelig og lettere at arbejde med.

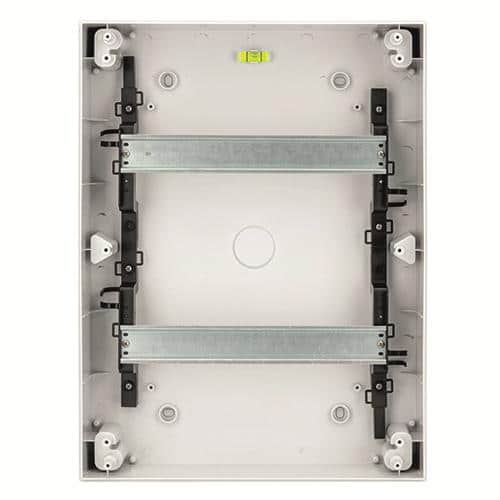

Funktioner som kabelholdere, justerbare DIN-skinner og adgang til terminalblokke gør det muligt at opbygge installationen på en struktureret måde. Samtidig gør det service og senere udvidelser lettere.
Forskellige typer gruppetavler
Gruppetavler findes i mange størrelser og konfigurationer afhængigt af installationens behov. Antallet af moduler og grupper kan variere fra mindre tavler til boliginstallationer til større tavler til erhverv og industri.
Valget af tavle afhænger blandt andet af:
- antal grupper i installationen
- plads til fremtidige udvidelser
- installationsmiljø (fx. indendørs eller udendørs)
- krav til kapslingsgrad og beskyttelse
Derfor er det vigtigt at vælge en løsning, der passer til både installationens størrelse og de krav, der stilles til sikkerhed og funktion.
IP- og IK-klassificering i gruppetavler og eltavler
Når man vælger en gruppetavle eller eltavle, er to af de vigtigste tekniske klassificeringer IP-klassificering og IK-klassificering.
Disse angiver henholdsvis tavlens beskyttelse mod indtrængning af fremmedlegemer og vand samt dens modstandsdygtighed over for mekaniske påvirkninger.
Begge klassificeringer er internationale standarder og bruges til at vurdere, om en kapsling er egnet til det miljø, hvor tavlen skal installeres.
Sammenhæng mellem IP, IK og anvendelsesmiljø
IP- og IK-klassificeringerne bruges ofte sammen til at vurdere, om en gruppetavle er egnet til en bestemt installation.
Generelt gælder:
- Lavere IP-klasse (fx IP40) anvendes typisk i beskyttede indendørs miljøer
- Højere IP-klasse (fx IP66) anvendes i miljøer med støv, fugt eller vandpåvirkning
- Højere IK-klasse er relevant i installationer, hvor tavlen kan blive udsat for slag eller mekanisk belastning
Ved valg af gruppetavle eller eltavle bør både miljøforhold, installationssted og mekanisk påvirkning derfor indgå i vurderingen.
Se vores udvalgte gruppetavler
Her ser du et udvalg af eltavler – hvis du ikke ser det, du mangler, så kontakt os på thiim@thiim.com
Mangler du andre el-komponenter?
Find du mangler her – ellers kontakt os, så finder vi det, du mangler
IP-klassificering – beskyttelse mod støv og vand
IP-klassificeringen (Ingress Protection) angiver kapslingens beskyttelse mod indtrængning af faste partikler og væsker. Klassificeringen består af to cifre:
IPxy
- X = beskyttelse mod faste genstande og støv
- Y = beskyttelse mod vand
Jo højere tal, desto højere beskyttelsesniveau.
Eksempler:
- IP40
- Beskyttelse mod faste genstande større end 1 mm
- Ingen beskyttelse mod vand
- Typisk anvendt i indendørs installationer i tørre miljøer
- IP66
- Fuldt støvtæt kapsling
- Beskyttet mod kraftige vandstråler fra alle retninger
- Velegnet til krævende installationer eller miljøer med fugt og støv
For gruppetavler og eltavler betyder IP-klassificeringen, at kapslingen beskytter de elektriske komponenter mod påvirkninger fra omgivelserne og sikrer stabil og sikker drift.
I vores serier vi fører, gælder eksempelvis:
- Domino IP40-serien: IP40
- Domino IP66-serien: IP66
- Ikona-serien: IP66
IK-klassificering – mekanisk slagfasthed
IK-klassificeringen angiver kapslingens modstandsdygtighed over for mekaniske påvirkninger, eksempelvis slag eller stød.
Klassificeringen går typisk fra IK00 til IK10, hvor højere tal betyder større slagfasthed.
IK-klasserne er defineret ud fra den energi, kapslingen kan modstå ved en standardiseret slagtest.
Eksempler:
- IK06 – modstår slag på op til 1 joule
- IK07 – modstår slag på op til 2 joule
- IK09 – modstår slag på op til 10 joule
I praksis er IK-klassificeringen vigtig i miljøer, hvor eltavler kan blive udsat for mekanisk påvirkning.
I vores aktuelle tavleserier gælder følgende slagfasthed:
- Domino IP40-serien: IK06
- Domino IP66-serien: IK07

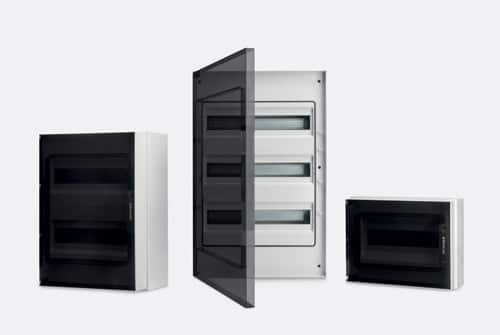

- Ikona-serien: IK09
Find den rette gruppetavle til din installation
Når du vælger gruppetavle eller eltavle, er det vigtigt at tage højde for installationens størrelse og fremtidige behov. Antallet af grupper, plads til udvidelser og krav til kapsling spiller alle en rolle i valget af den rette tavleløsning.
Hos os finder du et udvalg af gruppetavler og eltavler, der er velegnede til både bolig- og erhvervsinstallationer.
Vores brede udvalg af gruppetavler gør det muligt at sammensætte en løsning, der passer til installationens behov – du kan læse Scames brochure her og blive klogere på, hvad du har brug for – så skaffer vi det naturligvis.
FAQ – ofte stillede spørgsmål om gruppetavler og eltavler
Hvad er forskellen på en gruppetavle og en eltavle?
Der er i praksis ingen forskel på en gruppetavle og en eltavle. Begge betegnelser bruges om tavler, der fordeler strømmen til installationens forskellige grupper og kredsløb. I erhvervs- og industrinstallationer anvendes betegnelserne ofte side om side afhængigt af tavlens opbygning og anvendelse.
Hvor mange grupper skal en gruppetavle have?
Antallet af grupper i en eltavle afhænger af installationens størrelse, belastning og funktion. I erhvervs- og industribygninger dimensioneres tavlen typisk ud fra antal kredsløb, maskiner, tekniske installationer og krav til fremtidige udvidelser.
Kan en gruppetavle udvides?
Ja, mange moderne gruppetavler er modulopbyggede og giver mulighed for udvidelse med flere komponenter og grupper. Ved installationer i erhverv og industri er det ofte en fordel at vælge en tavle med ekstra modulplads, så installationen kan tilpasses fremtidige behov.
Hvor placeres en gruppetavle typisk i erhvervsinstallationer?
I erhvervs- og industribygninger placeres gruppetavler typisk i teknikrum, elrum eller tavlerum, hvor der er god adgang til installation, service og vedligeholdelse. Placeringen afhænger af installationens opbygning og bygningens tekniske installationer.
Hvilke komponenter monteres typisk i en gruppetavle?
En gruppetavle indeholder typisk modulære komponenter som automatsikringer, fejlstrømsafbrydere (RCD/HPFI), relæer og andre DIN-monterede enheder. Sammensætningen afhænger af installationens krav til beskyttelse, styring og belastning i den enkelte installation.
Hvordan vælger man den rette gruppetavle til en installation?
Valget af gruppetavle afhænger blandt andet af antal grupper, plads til komponenter, installationsmiljø og mulighed for fremtidige udvidelser. I mange erhvervsinstallationer vælges tavler med ekstra modulplads, så installationen kan udvides uden udskiftning af hele tavlen.
Hvilken kapslingsgrad skal en gruppetavle have?
Valget af kapslingsgrad afhænger af installationsmiljøet. I erhverv og industri kan der være behov for tavler med højere beskyttelsesgrad mod støv, fugt eller mekanisk påvirkning. Derfor vælges kapslingsklasse typisk ud fra installationens omgivelser og gældende installationskrav.
