Bodenfehlerüberwachung
Vorteile unserer Erdschlussrelais
- Frühzeitige Erkennung von Fehlerstrom und Isolationsfehlern
- Überwachung von + und - Leitern in DC-Systemen
- LED-Statusanzeigen zur schnellen Fehlerlokalisierung
- Hohe Genauigkeit und Rauschunempfindlichkeit
- Ideal für PV-Solaranlagen, USV und kritische Gleichstromanlagen
Bodenfehlerüberwachung
Erdschlussrelais zur Überwachung von Fehlerströmen in Gleichstromanlagen
Fehlerströme und Erdschlüsse in großen Gleichstromanlagen können ernsthafte Betriebsprobleme, Geräteschäden und ein erhöhtes Risiko für Personen verursachen. Mit unserem Angebot an Erdschlussrelais - auch Fehlerstromrelais genannt - erhalten Sie eine zuverlässige Lösung für die kontinuierliche Überwachung von Erdschlüssen, Ableitströmen und Isolationsfehlern in z. B. Solarparks, USV-Systemen und Batteriespeichern.
Unsere Relais erkennen selbst kleine Änderungen im Stromfluss und warnen frühzeitig vor Fehlern in den Plus- und Minusleitern. Einige Modelle ermöglichen auch die Fehlererkennung in verzweigten Systemen, was die Fehlersuche schneller und genauer macht.
Hier finden Sie eine Auswahl unserer zahlreichen Relais für die Erdschlussüberwachung - Kontaktieren Sie uns und erfahren Sie mehr
Strom AC

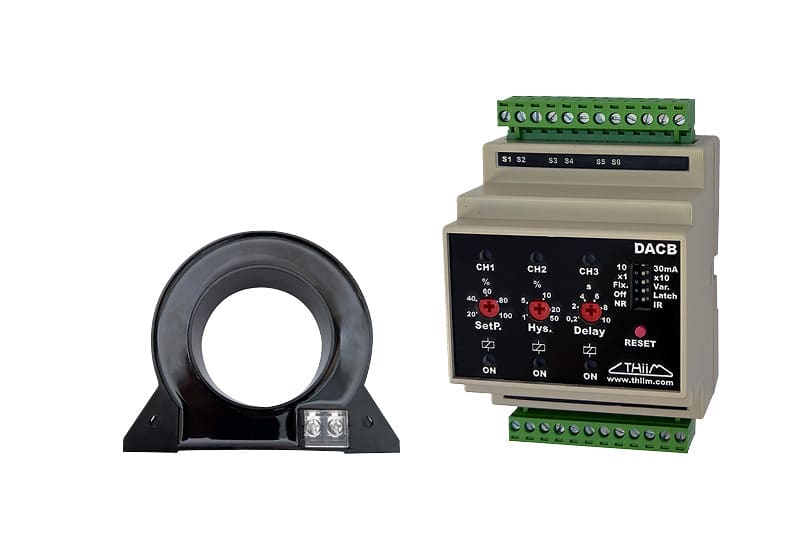

DACB-DACC
3-Kanal-AC-Erdschlussrelais, DACB-DACC
Kompaktes und genaues Relais zur Überwachung von Erdschlüssen in TN-, TT- und IT-Netzen. Erkennt Ableitströme frühzeitig und ermöglicht eine vorbeugende Wartung in Industrieanlagen.
Vorteile:
- Konform mit IEC 60755 Typ A und IEC 62020-1
- Misst reelle Effektivwert-Differenzströme in AC-Systemen
- Drei unabhängige Kanäle mit externen Messspulen bis zu Ø150 mm
- Vier feste oder stufenlos einstellbare Sollwerte (2-300 mA)
- Einstellbare Verzögerung, Hysterese, Latch-Funktion und LED-Status pro Kanal
IMAA
Vorteile:
- Für Wechselstrom (AC)
- Differenzstrommessung (Erdschluss) mit manueller 30-mA-Testfunktion
- 12 programmierbare Messbereiche für Über- oder Unterstrom
- Individuell einstellbare Einschalt- und Ausschaltverzögerung
- Relaisfunktion kann umgekehrt werden (normal/invers)
Strom DC

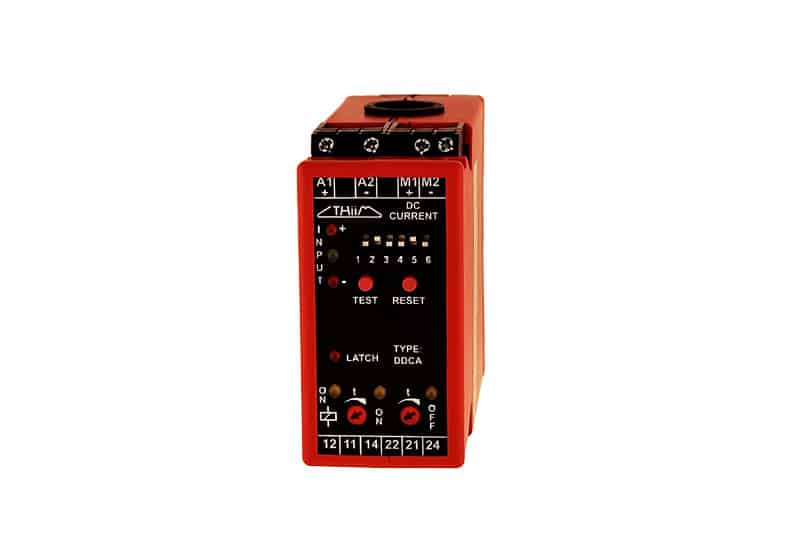

DDCA
Gleichstrom-Fehlerstromrelais - DDCA
Die Versorgungskabel werden direkt durch das Loch im Relais montiert. Dies ermöglicht die Erkennung von Fehlerströmen sowohl in der + als auch in der - Leitung. Fehler können z. B. auf eine schlechte Isolierung zurückzuführen sein.
Der eingebaute Messwandler macht Shunts und den damit verbundenen Spannungsabfall und die Wärmeentwicklung überflüssig.
Vorteile:
- Sowohl ungeerdete Systeme als auch Systeme mit geerdeter Mittelspannung
- Eingebaute Messspule, Ø12,5 mm und Ø28 mm
- Erfasst Fehlerströme im Bereich 5-200 mA
- Versorgungsbereich 18-340 VDC
- Richtungsabhängiges Ausgangssignal (12 ± 8 mA) und LED-Anzeige
- Relaisfunktion: 2 x C/O (Störung von + oder -)
- Einstellbare Zeitverzögerung für ON und OFF

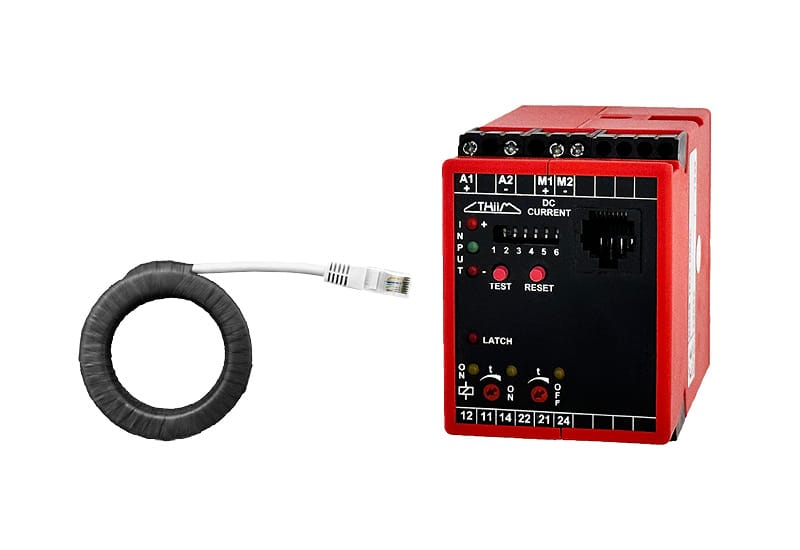

DDCB-DDCC
Alternative Lösung für dickere Kabel mit einer externen Messspule, Ø50 mm oder Ø90 mm.
Vorteile:
- Erkennung von Erdstromverlusten in DC-Versorgungssystemen (IT-Netzen) durch Differenzstrommessung
- Zeigt an, ob der Fehler mit dem positiven oder negativen Vorspann zusammenhängt
- Messspulen für Kabel bis zu Ø90 mm erhältlich
- Konfigurierbare Auslösestufen und Alarmausgänge, angepasst an die Anforderungen der Anwendung
- Hohe Immunität gegen Fehlauslösungen durch Rauschen und elektromagnetische Störungen
- Breite DC-Versorgungsspannung von 18 bis 340 V
- Richtungsabhängiger 12 ± 8 mA-Ausgang und LED-Anzeige zur Überwachung und einfachen Fehlersuche

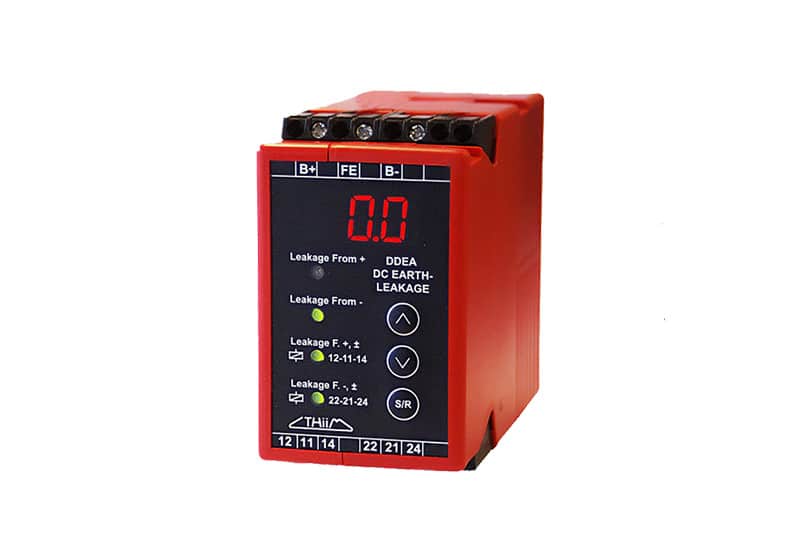

DDEA
DC-Erdschlussüberwachung - DDEA
Bei Verwendung einer künstlichen Erde erkennt das Relais Fehlerströme von der + oder - Seite zur Erde. Dies kann das Ergebnis eines direkten Mangels oder einer schlechten Isolierung sein.
Vorteile:
- Erkennt Fehlerstrom im Bereich von 0,2-30 mA
- Anzeige des aktuellen Fehlerstroms im 3,5”-LED-Display
- Versorgungsbereich 20-500 VDC
- Programmierbare Verzögerung
- Relaisfunktion: 2 x C/O (Störung von + oder -)
